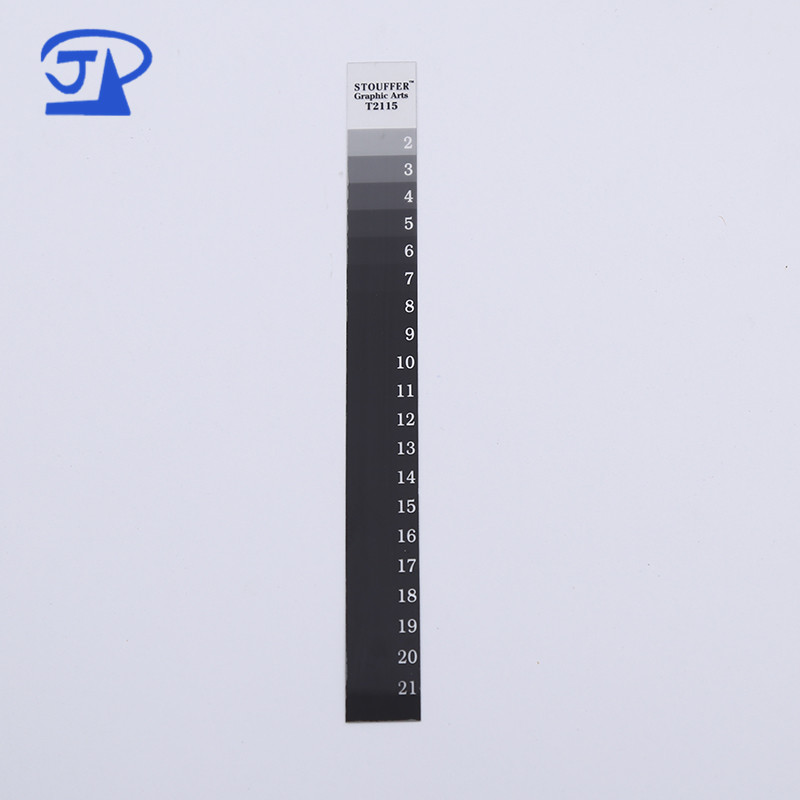

產品名稱： 曝光尺/能量尺
發布日期： 2016-03-30
點擊數： 3169
二維碼：
簡述：
產品詳情
21級曝光尺，是印制電路板公司生產中,對液態感光線路油墨、液態感光防焊油墨有一個較為準確曝光條件控制的必備工具。
21級曝光尺的基本資料
21級曝光尺是印制電路板公司生產中,對液態感光線路油墨、液態感光防焊油墨有一個較為準確曝光條件控制的必備工具。
產品特點
1． 檢測光源能量準確，能精準地檢測出曝光物所需的能量與曝光機的曝光能量。
2． 清晰，黑白感光度500，使用壽命長。
3． 小巧實用，能用于內層、外層、濕綠油等多個工序。
使用及運用
通過使用21級曝光尺,可確定和監控曝光物的曝光時間以及隨后的聚合度。為了確定正確的曝光值，維持時間和顯像條件必須是相容的。使用的Stouffer 21級曝光尺將超過50% 民阻劑覆蓋定義為最后一個階段。需要一定的相容維持時間以使聚合過程完成并進入穩定狀態。
曝光能量，我們一般指的是在內層外層干菲林（有的叫回路，什么的）和綠油（有的稱呼為防焊油墨，阻焊油墨、綠油印刷等）曝光崗位使用的能量參數，就是曝光能量，設備上多半為XX mj/cm2。這里需要注意的是，為了滿足的曝光需要的能量大小，受到設備感應裝置的靈敏度、設備設計特點和感光材料自身感光聚合反應特性的影響，我們一般是通過曝光尺的級數來確認，曝光能量大小和判定是否合適。此情況下，很有可能因為設備的不同，其設備參數的能量大小設定不相同。按照21級曝光能量尺，一般情況下內層外層工序的油墨要求5-7級，干膜6-8級。
使用方法
1．以重氮片為例（重氮片是線路板制造業中重要的一種生產材料，重氮片制作的好壞直接影響線路板的成品質量。一般是以銀鹽片為母片進行拷貝制作重氮片。在拷貝之前為了保證重氮片制作的質量，一般使用Stuffer21級曝光尺對曝光的能量時間進行調整。）
將曝光尺直接放在玻璃表面將重氮片放在其上再在上面覆蓋不透光的材料（如黑紙）進行曝光，當曝光完成以后，將重氮片通過顯影機至少2次顯影，并讀出最清晰的格數（或最淡的格數）。如果達到第一格完全透明且第二格清晰或非常淡的微紅色剩下的格數會逐漸加深達到飽和，那么認為能量正好符合要求，如未能達到上述要求可根據以下表格增加能量級。如曝光機的能量讀數為350可得到第三格清晰，應將能量讀數可調整到227=350X0.65再進行測試，一般情況下可得到目標的要求。
2．以PCB線路板內層外層工序為例
曝光尺制作流程：以干膜為例光銅板-》前處理-》貼膜-》曝光尺放置板面（設定合適設備參數）曝光-》顯影-》水洗-》看板，確認曝光尺級數，即通過觀察顯影后的曝光尺圖形上的干膜殘留狀況，進行讀數。干膜標準計數為6-8級。
