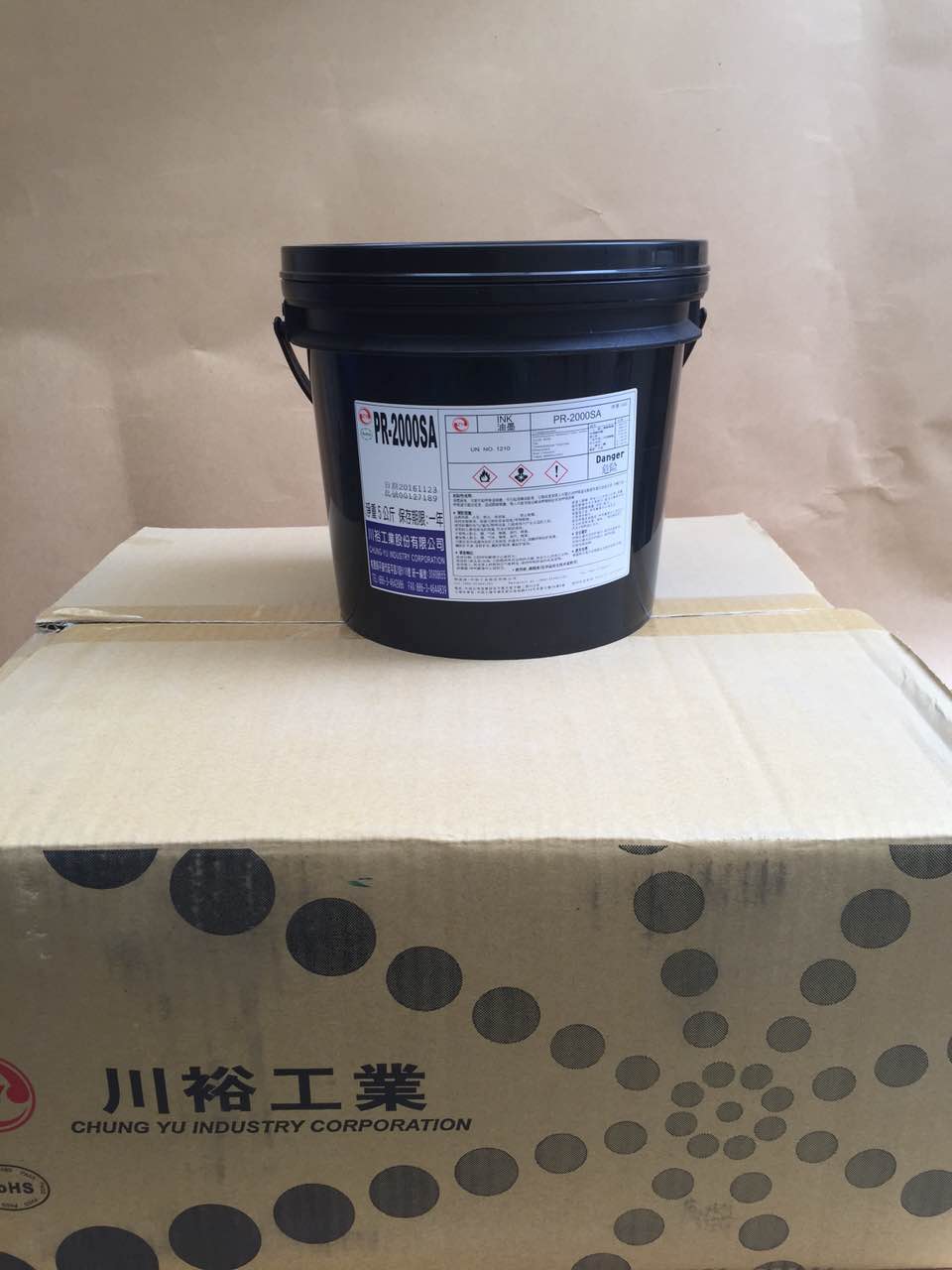

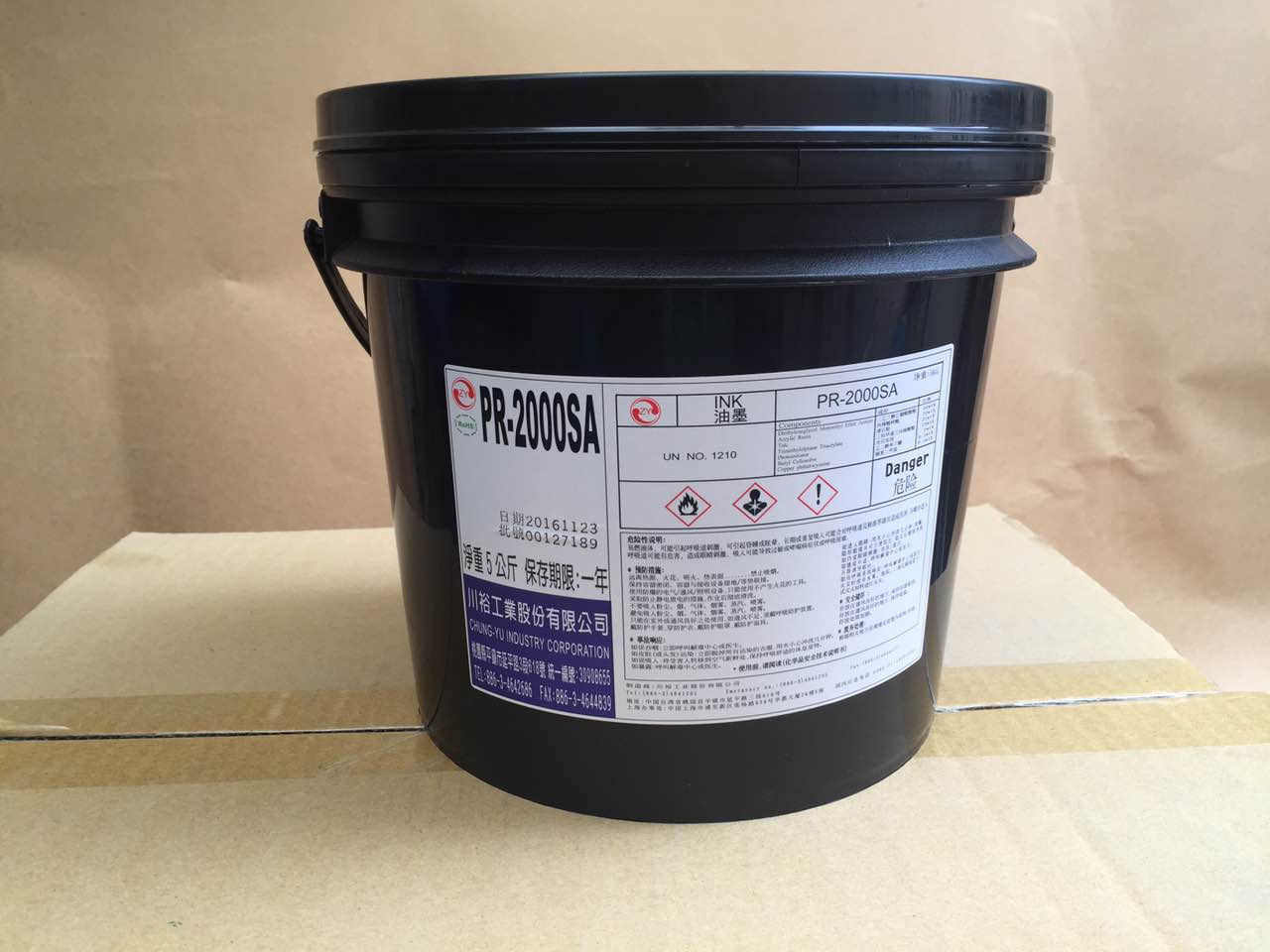

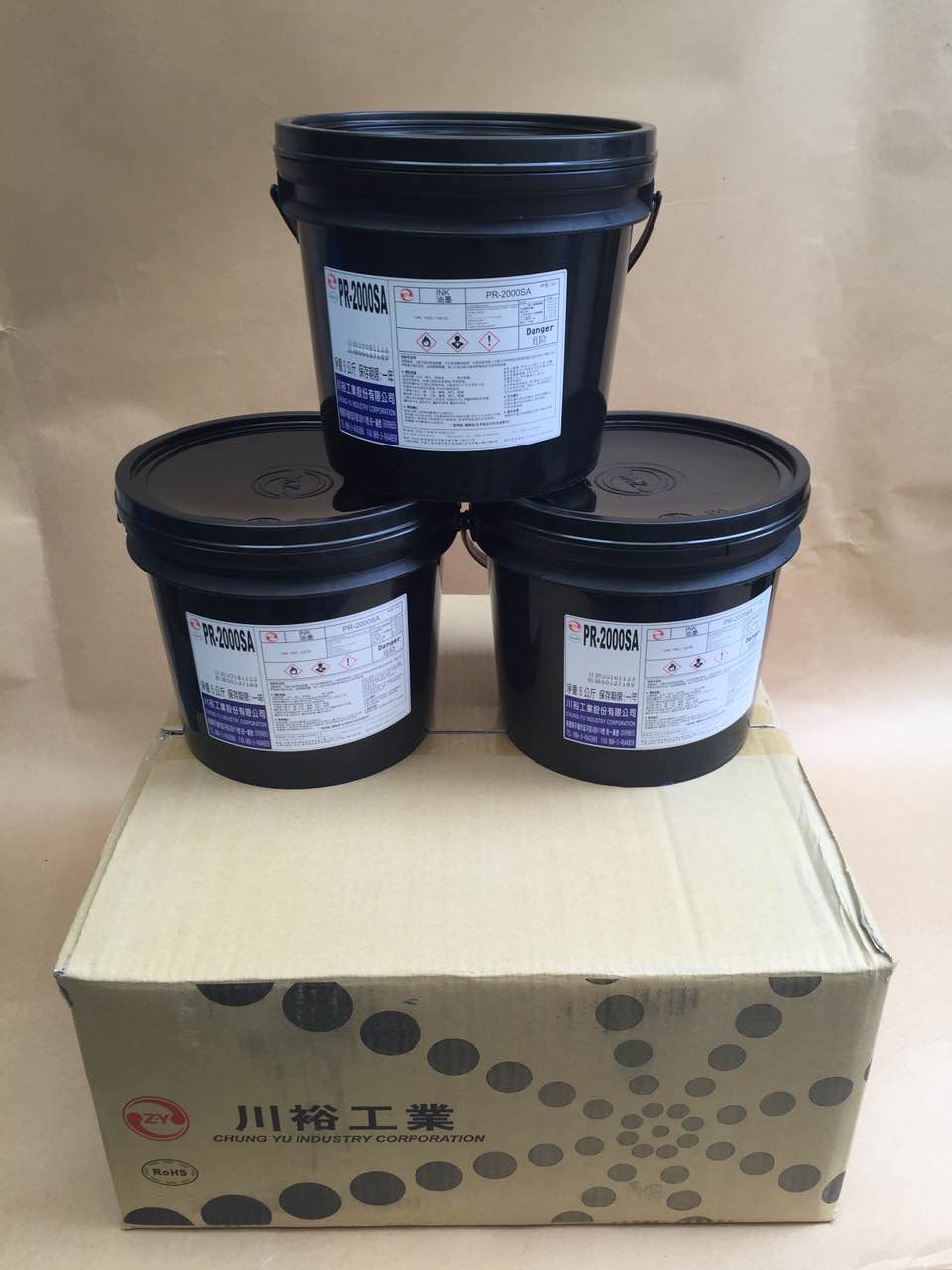

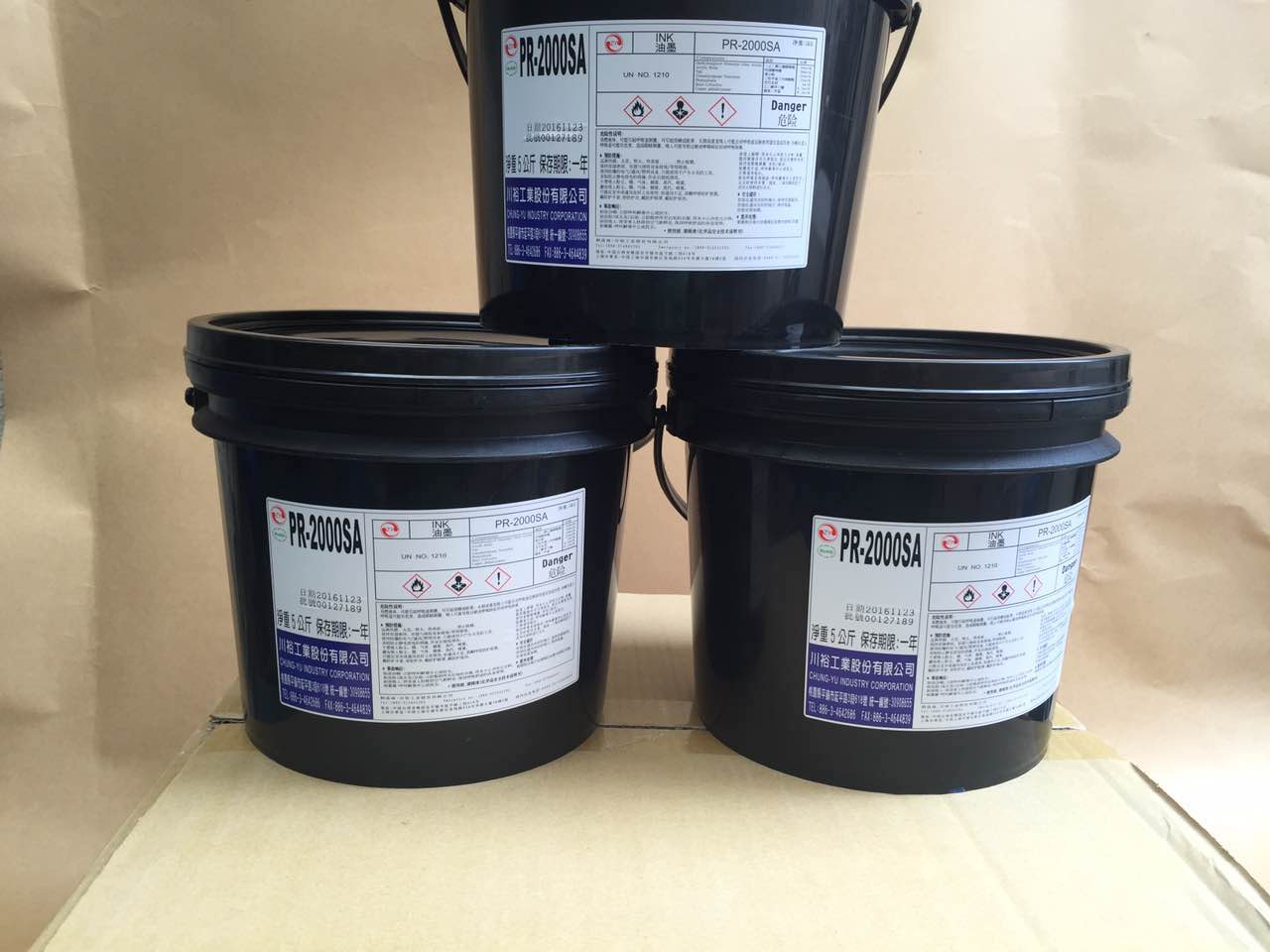

產品名稱： PR-2000SA感光線路蝕刻油墨
發布日期： 2016-03-30
點擊數： 4349
二維碼：
簡述：
產品詳情
感光油墨 PR－2000SA 產品說明書
一.簡介：本產品PR－2000SA是一種 UV 曝光堿液顯影型防鍍耐蝕之光阻劑。具有較高的感光度、分辨力和抗蝕刻性能。適用于網板印刷，顯影后忠于底片具有高度之解像力，適用于 PCB 精密線路及鋼片鋁片蝕刻之制造。為了方便操作，將該油墨的使用及技術參數介紹如下，以供參考。
二.性狀:
(1) 顏 色：藍色
(2) 不揮發份：60~65%
(3) 黏 度：5000～6000cps/25 ±1 ℃, Brookfield Viscometer
(4) 耐電鍍與堿性/酸性蝕刻。
(5)耐電鍍: 適合鍍銅,鉛錫,純錫,鎳金
(6)耐蝕刻: 酸性氯化銅、三氯化鐵蝕刻
三.工藝流程：
板基前處理：將金屬板去油涂布感光液，用本廠的稀釋劑PMA把感光油墨調到需要的粘度，然后用網印、噴涂等涂布方法涂到金屬板上。絲網的數目，可根據圖型的精細度來選擇，一般可以用80-200目滌綸或尼龍絲網，一般用120到150最佳。
烘干：把涂布上感光油墨的金屬板放到75°C~80°C的循環風烘箱內約烘烤，第一面:80℃ *10分鐘; 第二面:80℃ *25分鐘;雙面同時烘烤80℃ *30分鐘。若膜不干，在曝光時會粘菲林并使膜的強度下降。若烘烤過度，會造成顯影慢和分辨力下降。
曝光：用光源波長為300~400μm,5kw~8kw高壓水銀燈或金屬鹵燈，曝光時間20-30s.用21級連續調灰梯尺測試，8~10級為佳。曝光條件: 80-130MJ/CM2(指到達油墨面上的能量) 。一般硬 化能量標準：曝光能量 100 ±20 mj/㎝ 2 , 膜厚 ~12mm,6-8 格/STOUFFER 21 格曝光尺。曝光時間20-30s.。(干燥后 4～6小時內曝光完畢)
顯影： 0.8%-1.2%碳酸鈉溶液，液溫28°C -32°C 噴壓1.5-2.5KG/CM2破裂點為1/3處,時間約50-60秒。
若需蝕刻深度超過0.2mm，需要進行后烤加固，以發揮油墨的最好的性能。 120度30分鐘。
蝕刻：按通常蝕刻方法進行
退膜：1.用3%-5%氫氧化鈉溶液 液溫45°C -60°C
2.若底材料鋁，則用98%或68%的硝酸去膜。
